Dieser Beitrag ist lediglich eine ergänzende Information zur Betriebsanleitung und ersetzt nicht deren Lektüre. Vor der Durchführung von Arbeiten an KSB-Produkten, sind die Hinweise in der jeweiligen Betriebsanleitung zu berücksichtigen! Diese finden Sie über den Link am Ende dieses Artikels.X

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

IT-Netze findet man häufig in Krankenhäusern, auf Schiffen, im Bergbau und sind vor allem International häufiger vertreten.

Im Normalbetrieb werden die Ableitströme der Filter über die Erde abgeleitet.

Bei IT-Netzen werden höhere Kurzschlussströme zugelassen und über Erdschlussüberwachungsgeräte überwacht und auch abgeschaltet.

Um den PumpDrive 2 problemlos in einem IT-Netz betreiben zu können, muss der Jumper im Powerboard entfernt werden, da sonst Ableitströme im Erdschlussüberwachungsrelais des IT-Netzes einen Fehler auslösen.

Jumper im Powerboard entfernen.

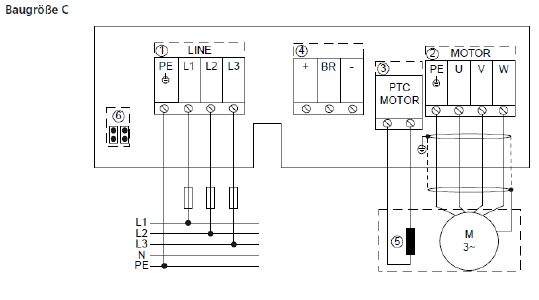

Hier ein Beispiel, bei dem die Jumper (6) bei der Baugröße C zu finden sind.

1 (1).png

1	Netzanschluss	2	Motoranschluss
3	PTC-Anschluss	4	Brake
5	PTC des Motors	6	Jumper für IT Netz

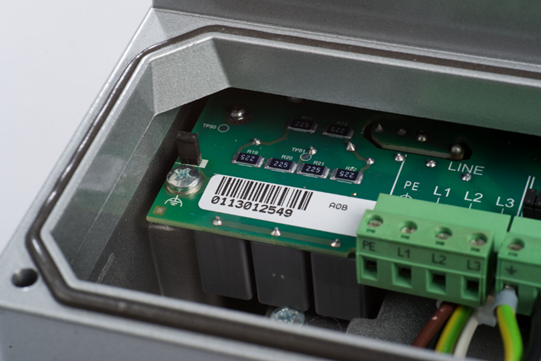

Hier befindet sich der Jumper direkt über der Schraube (links im Bild).

Weiterführende Informationen, Links, etc.

Link zur Seite mit der Betriebsanleitung des PumpDrive 2/PumpDrive Eco im Produktkatalog auf ksb.com (unter "Dokumente" am Ende der Seite)
