Sleep Modus des PumpDrive 2 funktioniert nicht?

Beschreibung	Mögliche Ursache	Mögliche Lösung
Der PumpDrive 2 geht bei Erreichen des Sollwertes nicht in den Sleep-Modus	Bereitschaftsbetrieb (Sleepmodus) falsch eingestellt	Parameter müssen neu eingestellt werden



Details:

Der Sleepmodus wird durch drei Parameter eingeleitet.

1. Der PumpDrive 2 muss die Mindestdrehzahl erreicht haben
2. Die Abschaltdrehzahl ist erreicht
3. Die Pumpe hält den Sollwert + Sollwerterhöhung für die eingestellte Zeit

Wichtig: Die Pumpe ist in der Lage den Druck + die Druckerhöhung zu fahren.

Nr.	Parameter	Einzustellender Wert	Voreinstellung ab Werk
1.3.2	Sollwert Regler	4.00 [bar]	Voreingestellt gemäß Auslegung Q, H
3.6.1	Regelart	Enddruck	Voreingestellt
3.2.2.1	Minimale Drehzahl des Motors	500 [1/min]	Voreingestellt
3.2.2.2	Maximale Drehzahl des Motors	2950 [1/min]	Voreingestellt
3.11.2.1	Minimaldruck	-1.00 [bar]	Voreingestellt
3.11.2.2	Maximaldruck	10.00 [bar]	Voreingestellt
3.11.2.3	Einheit Druck	bar	Voreingestellt
3.8.4.1	Funktion M12-Modul Eingang A	PMtr Saug-/Enddruck	Voreingestellt
3.8.6.1	Funktion Digitaleingang 1	Anlagenstart	Voreingestellt
3.9.4.1	Bereitschaftsbetrieb	Ein	Aus
3.9.4.2	Sollwerterhöhung	0.50 [bar]	Voreingestellt prüfen/anpassen
3.9.4.3	Überwachungszeit	10.0 [s]	Voreingestellt prüfen/anpassen
3.9.4.4	Dauer Sollwerterhöhung	10.0 [s]	Voreingestellt prüfen/anpassen
3.9.4.5	Zulässige Abweichung (Delta p für Zuschaltung)	0.50 [bar]	Voreingestellt prüfen/anpassen
3.9.4.6	Mindestlaufzeit	60.0 [s]	Voreingestellt prüfen/anpassen
3.9.4.7	Anstiegszeit Sollwerterhöhung	10.0 [s]	Voreingestellt prüfen/anpassen
3.9.4.8	Abschaltdrehzahl	1500 [1/min]	Voreingestellt prüfen/anpassen

Wichtig: Bitte prüfen Sie, ob die Kennlinie hinterlegt ist, dann schaltet der PumpDrive 2 zusätzlich noch über den Teillastförderstrom.

Stellen Sie mit dem Parameter 3-4-3-30 den Teillastgrenzförderstrom auf 30 % ein.

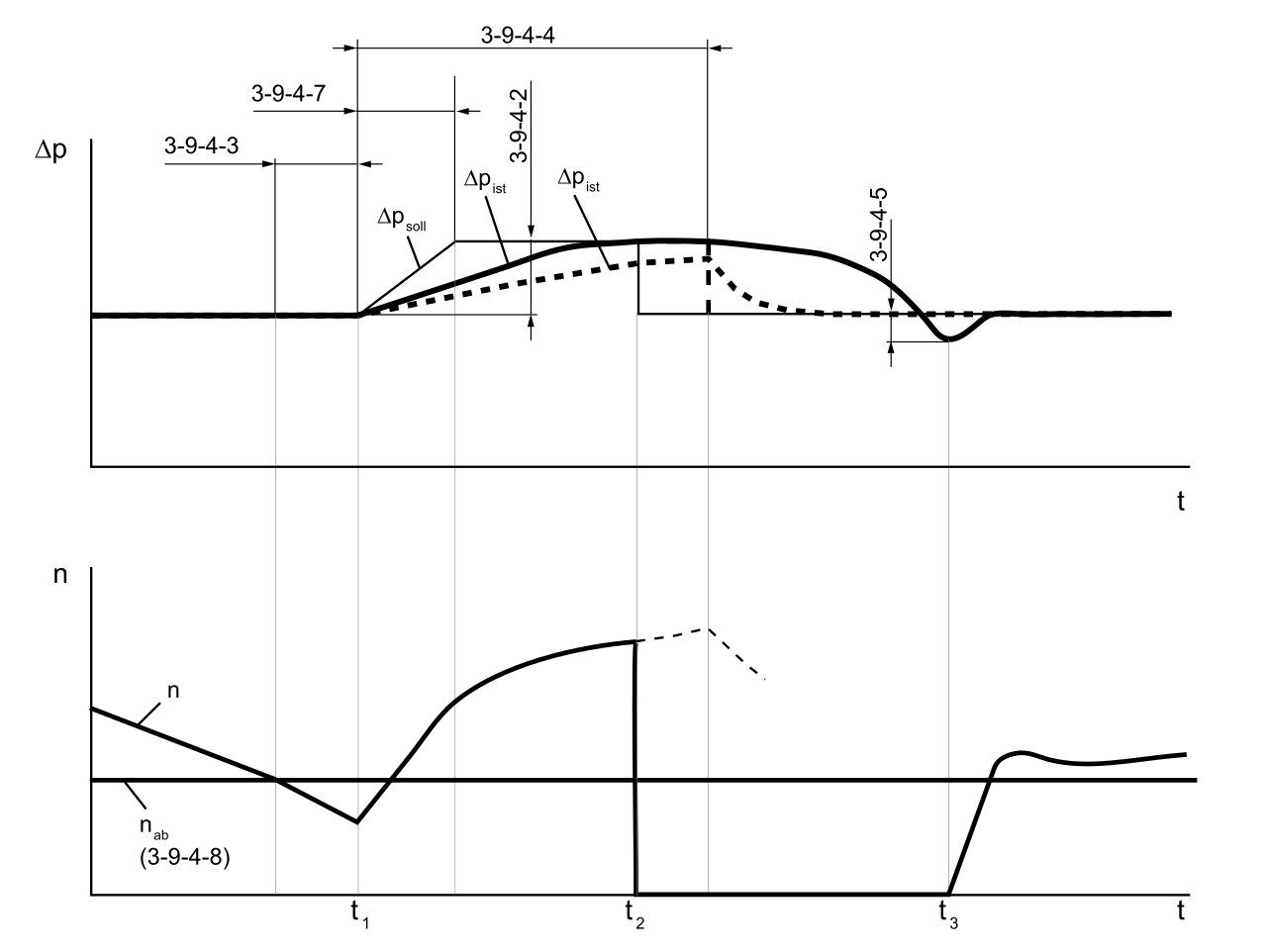

Abb. 1: Bereitschaftsbetrieb mit Sollwerterhöhung (hier exemplarisch nach Unterschreitung der Abschaltdrehzahl)

Δpist	Istwert erreicht erhöhten Sollwert
Δpist	Istwert erreicht erhöhten Sollwert nicht

Wird die Teillastgrenze (3-4-3-30) oder die Abschaltdrehzahl (3-9-4-8) der Pumpe infolge geringer Abnahme über den Zeitraum (3-9-4-3) unterschritten, so beginnt die Sollwerterhöhung (t1). Dabei wird der Sollwert entlang einer Rampe um die Sollwerterhöhung (3-9-4-2) angehoben und anschließend konstant gehalten. Die Rampenzeit wird über Parameter "Rampenzeit" (3-9-4-7) festgelegt. Die Gesamtdauer der Sollwerterhöhung wird über den Parameter (3-9-4-4) begrenzt. Es erfolgt nun eine Regelung auf den erhöhten Sollwert. Wird der erhöhte Sollwert innerhalb dieser Zeit erreicht, so erfolgt die Abschaltung (t2). Erreicht der Istwert innerhalb dieser Zeit den erhöhten Sollwert nicht, so wird der Sollwert zurückgesetzt und damit der Abschaltversuch abgebrochen. Danach läuft die Pumpe mindestens für eine einstellbare Zeit (3-9-4-6), bevor ein erneuter Abschaltversuch gestartet werden kann.

Weiterführende Informationen, Links, etc.

Link zur Seite mit der Betriebsanleitung des PumpDrive 2/PumpDrive Eco im Produktkatalog auf ksb.com (unter "Dokumente" am Ende der Seite)
