Wie kann man eine Handdrehzahl über ein Potentiometer anschließen?

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

Für die Verwendung einer Handdrehzahl soll ein Potentiometer mit Vorschaltwiderstand laut der Zeichnung verwendet werden. Dazu wird ein 0-10 V Signal mit der Funktion Handdrehzahl parametriert.

3.8.1.1	Signal Analogeingang 1	0, 10V
3.8.1.2	Funktion Analogeingang 1	Hand Variable Drehzahl
3.8.1.3	Untere Grenze Analogeingang 1	0 [1/min]
3.8.1.4	Obere Grenze Analogeingang 2	2950 [1/min]

Alternativ kann auch der Analoge Eingang 2 verwendet werden.

Parameter 3.8.2.3 und 3.8.2.4

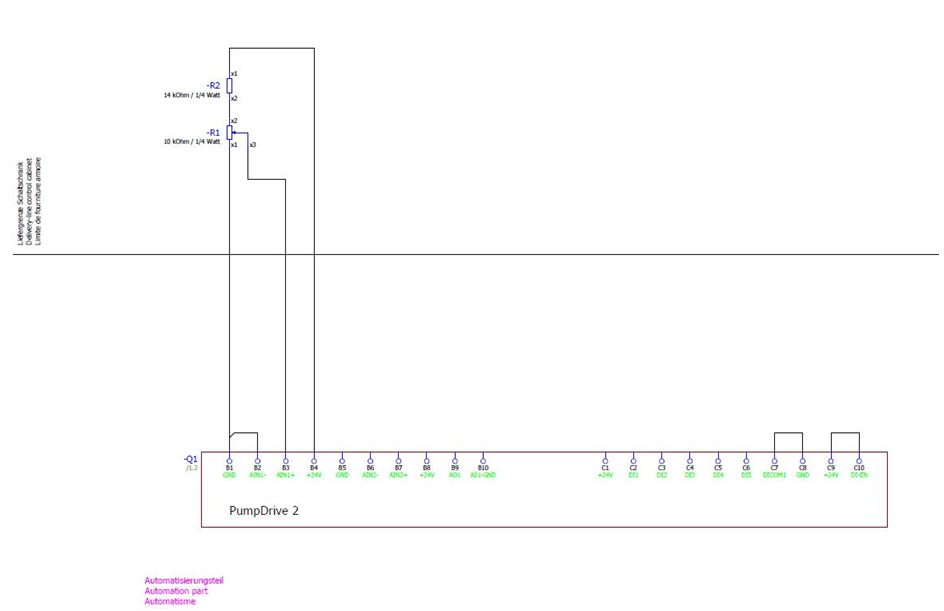

Anschluss des Potentiometers mit den nötigen Widerstandswerten.
