Was ist bei der Modbus Kommunikation mit dem PumpMeter zu beachten?

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

Geräte Einstellungen

In den Werkseinstellungen ist ein Modbus Timeout vorparametriert. Mit dieser Einstellung wartet der PumpMeter beim zuschalten der 24V für 15 sek. ob er per Modbus angesprochen wird, anschließend schaltet er auf das 4-2 mA Signal um.

Dies bedeutet, dass Sie den PumpMeter innerhalb der 15 sek. über Modbus ansprechen müssen. Besser wäre es noch den Parameter 3-10-4 mit dem Servicetool auf Modbus permanent umzustellen. Über diesen Weg können Sie auch alle weiteren Einstellungen für den Modbus vornehmen.

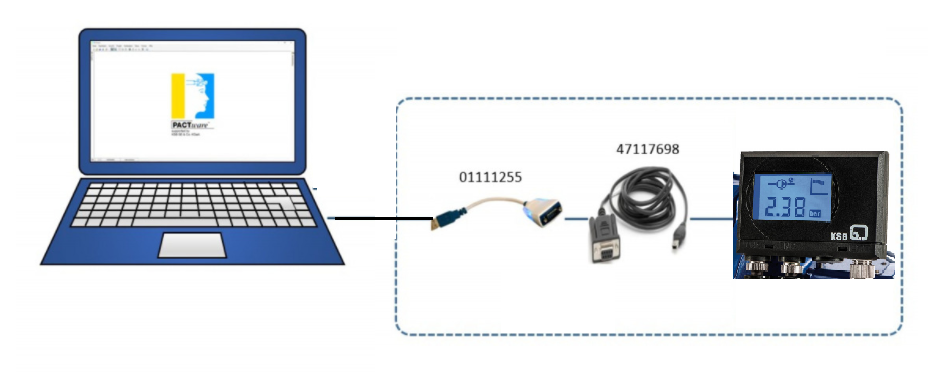

Dazu werden diese Kabel für die Verbindung benötigt.

Anschluss Modbus

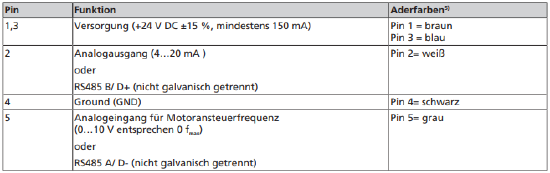

Belegung des PumpMeter Kabel

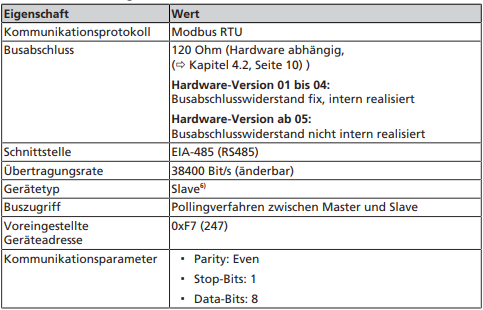

Modbus Spezifikation

Bei fast allen PumpMeter ist der Busabschlusswiderstand 120 Ohm extern zu realisieren.

Einstellungen der Übertragungsrate und der Geräteadresse kann auch über den Bus vorgenommen werden.

Wichtig: Alle Datenpunkte sind 32bit Werte, dies bedeutet, es müssen immer 2 Register gelesen und von der DDC umgewandelt werden.

Alle weiteren verfügbaren Datenpunkte entnehmen Sie bitte der Bedienungsanleitung Kapitel 5.6.1.1.

Weiterführende Informationen, Links, etc.

Link zur Seite mit der Betriebsanleitung und weiteren Dokumenten des PumpMeter im Produktkatalog auf ksb.com (unter "Dokumente" am Ende der Seite)
