GEFAHR
Undichtheit an der Pumpe - Austritt von heißen Fördermedien!
- Dichtungen einbauen und auf korrekte Einbaulage achten.
HINWEISE
Der Einbau von Absperrarmaturen vor und hinter dem Pumpenaggregat wird empfohlen. Darauf achten, dass keine Leckageflüssigkeit auf das Pumpenaggregat tropft.
Durchflussrichtung der Pumpe bei vertikalem Einbau sollte nach oben sein.
Ansammlungen von Verunreinigungen in der Pumpe vermeiden, Pumpe nicht an der tiefsten Stelle der Anlage einbauen.
Bedieneinheit positionieren

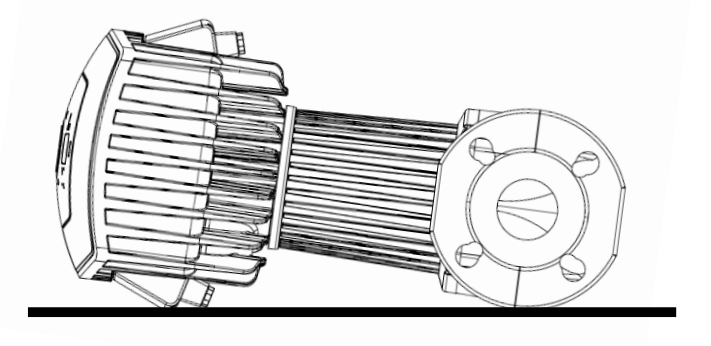

Abbildung: Sicheres Ablegen des Pumpenaggregats
Die Bedieneinheit ist drehbar. Die Positionierung erfolgt im ausgebauten Zustand. Das Pumpenaggregat ist vor Umfallen gesichert
- 4 Zylinderkopfschrauben lösen und aufbewahren.
- Bedieneinheit in die gewünschte Position drehen und mit zulässigen Einbaulagen vergleichen. Ggf. neu positionieren.
- 4 Zylinderkopfschrauben wieder anziehen. Anziehdrehmoment = 7 - 9 Nm.
Zulässige Einbaulagen
Abbildung: Zulässige Einbaulagen
a) Pumpe mit Gewindeanschluss
1. Pumpenaggregat in vorgeschriebene Einbaulage positionieren und an leicht zugänglicher Stelle montieren. Der Pfeil auf dem Pumpengehäuse und der Wärmedämmschale gibt die Durchflussrichtung an.
2. Dichtung sorgfältig einlegen.
3. Pumpenaggregat und Rohrleitung mit Rohrverschraubung verbinden.
4. Rohrverschraubung mit einem geeigneten Werkzeug handfest anziehen.
5. Dichtung auf der gegenüberliegenden Rohrverschraubung sorgfältig einlegen.
6. Rohrverschraubung mit einem geeigneten Werkzeug handfest anziehen.
b) Pumpe mit Flanschanschluss
1. Pumpenaggregat in vorgeschriebene Einbaulage positionieren und an leicht zugänglicher Stelle montieren. Der Pfeil auf dem Pumpengehäuse und der Wärmedämmschale gibt die Durchflussrichtung an.
2. Dichtung sorgfältig einlegen.
3. Unterlegscheiben auf den Bohrungen des Pumpenflanschs positionieren.
4. Pumpenflansch und Rohrleitungsflansch mit Schrauben inkl. Unterlegscheiben anziehen. Anziehdrehmomente beachten.
5. Dichtung auf der gegenüberliegenden Seite sorgfältig einlegen.
6. Pumpenflansch und Rohrleitungsflansch mit Schrauben verbinden.
7. Schrauben mit einem geeigneten Werkzeug anziehen. Anziehdrehmomente beachten.
| PN | Gewinde | Anziehdrehmoment |
| [bar] | [Nm] | |
| 6 | M12 | 30 |
| 10/16 | M16 | 70 |
Tabelle: Anziehdrehmoment in Abhängigkeit der Druckstufe
