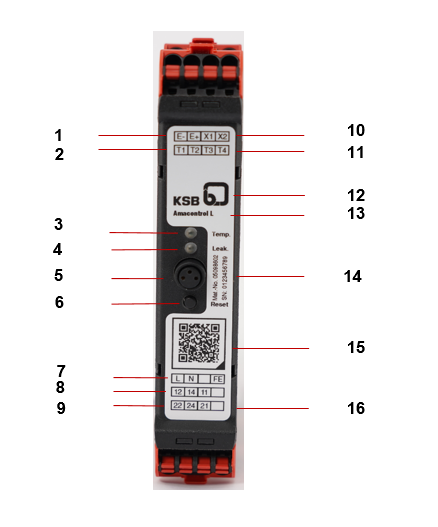

Abbildung: Aufbau von AmaControl L
| 1 | Leckage (E-/E+) | 9 | Relais 2 (22/24/21) |
| 2 | Temperatur 1 (T1/T2) | 10 | Externer Reset |
| 3 | LED Temperatur | 11 | Temperatur 2 (T3/T4) |
| 4 | LED Leckage | 12 | KSB Logo |
| 5 | Diagnose Port (DP) | 13 | Benennung (Baureihe und Ausführung) |
| 6 | RESET Taster | 14 | Part- und Seriennummer |
| 7 | Versorgungsspannung (L/N/FE) | 15 | Datamatrix-Code gemäß DIN SPEC 91406 |
| 8 | Relais 1 (12/14/11) | 16 | Laufzeit (B1/B2) |
