Wozu dient das Feldbusmodul (Modbus RTU) von AmaControl? – Salty Crew

Dieser Beitrag ist lediglich eine ergänzende Information zur Betriebsanleitung und ersetzt nicht deren Lektüre. Vor der Durchführung von Arbeiten an KSB-Produkten, sind die Hinweise in der jeweiligen Betriebsanleitung zu berücksichtigen! Diese finden Sie über den Link am Ende dieses Artikels.X

Amacontrol 4 besitzt eine RS485-Schnittstelle (Schraubklemme D0, D1,COM). AmaControl 4 Diagnose kann Einstellungen, Betriebsdaten und erfasste Messwerte per Modbus-Protokoll (RTU) einem übergeordneten System (Master), wie z. B. einer Steuerung, zur Verfügung stellen. Dabei arbeitet das Schutzrelais als Slave (Amacontrol 4 Diagnose) und sendet gezielt Datenwerte an den Master nach dessen Abfrage.

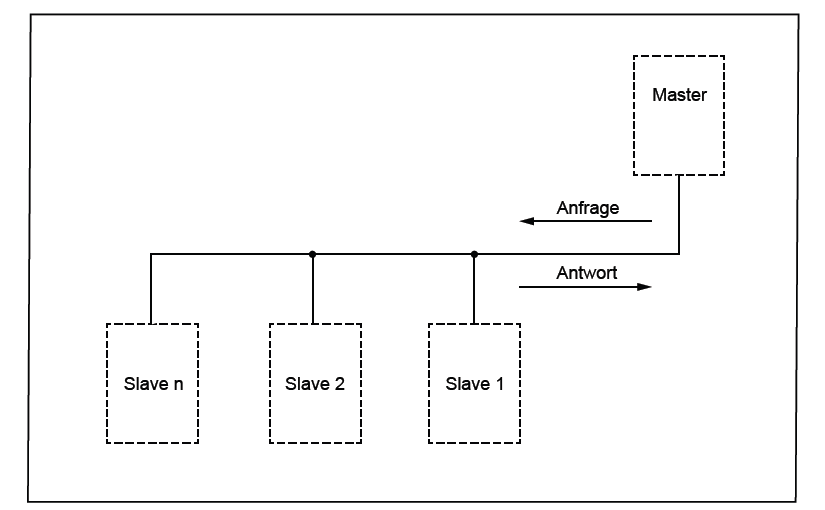

Abbildung: Kommunikation in einem Modbus-Protokoll-Netzwerk

Aktivität auf dem Feldbusmodul (Modbus RTU) ist per KSB INTspector App sichtbar (keine eigene LED vorhanden).
