Dieser Beitrag ist lediglich eine ergänzende Information zur Betriebsanleitung und ersetzt nicht deren Lektüre. Vor der Durchführung von Arbeiten an KSB-Produkten, sind die Hinweise in der jeweiligen Betriebsanleitung zu berücksichtigen! Diese finden Sie über den Link am Ende dieses Artikels.X

GEFAHR: Niemals die Anschlussklemmen und Steckverbindungen öffnen oder berühren, solange sich die Maschinen nicht im spannungslosen Zustand befinden!
Arbeiten an elektrischen Einrichtungen dürfen nur von Elektrofachkräften durchgeführt werden.

Anschluss des Stromwandlers an AmaControl:

1. Litzen des Stromwandlers an die Anschlüsse S1 und S2 des Schutzrelais AmaControl anschließen. Die Polarität muss dabei nicht beachtet werden.

2. Richtige Windungszahl für den Stromwandler entnehmen.

Ermittlung der Windungszahl:

Beispiel 1:
Nennstrom Motor = 16,0 A ➔ 16,0 A + 20 % = 19,2 A ➔ Anzahl der Windungen = 5
Beispiel 2:
Nennstrom Motor = 19,5 A ➔ 19,5 A + 20 % = 23,4 A ➔ Anzahl der Windungen = 3

Tabelle: Stromwandler INT185 bis 100 A

Bereich Nennstrom Motor [A]	Anzahl der Windungen
1,0 - 10,0	10
10,1 - 20,0	5
20,1 - 33,3	3
33,4 - 50,0	2
50,1 - 100,0	1

Dabei auf eine ausreichende Messbereichsreserve für die Überstromerkennung von min. 20 % achten. Außerdem müssen die parametrierte Alarmschwelle und Warnschwelle innerhalb des Messbereichs liegen.

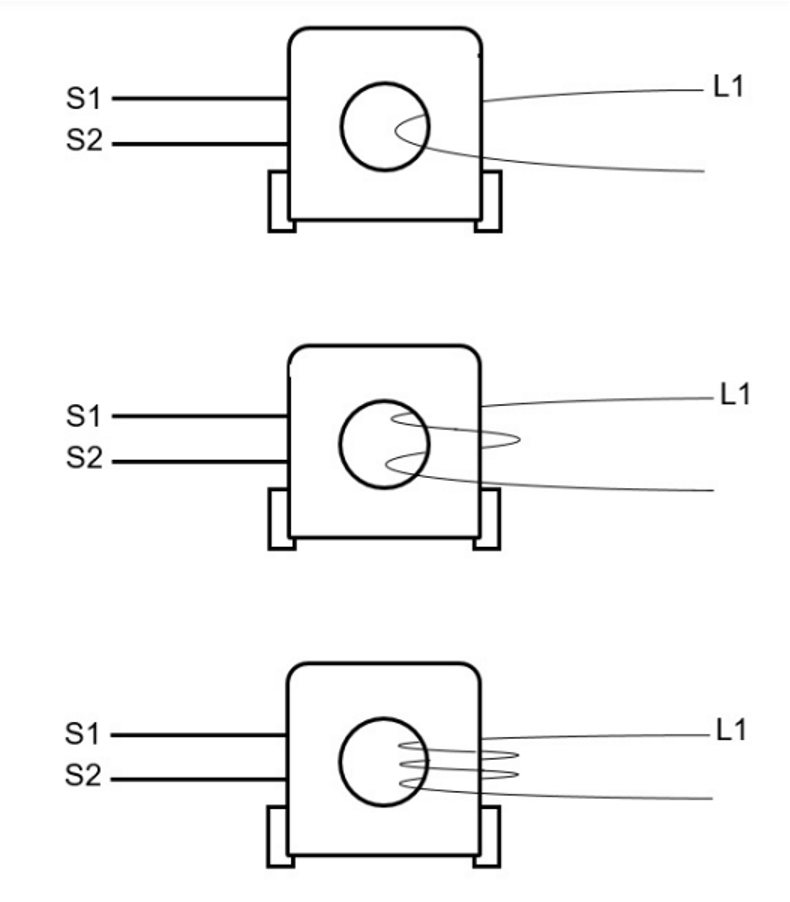

3. Leitung der Phase L1 des Motors um die Anzahl der unter Punkt 2 ermittelten Windungen durch die Öffnung des Stromwandlers führen (siehe Abbildung) . Die Durchsteckrichtung muss dabei nicht beachtet werden.

Weiterführende Informationen, Links, etc.

Link zur Seite mit der Betriebsanleitung von AmaControl im Produktkatalog auf ksb.com (unter "Dokumente" am Ende der Seite)
